TUGAS PENDAHULUAN MODUL III



[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Hardware

3. Rangkaian Simulasi

4. Flowchart

5. Listing Program

6. Video

7. Link Download

1. Kondisi [kembali]

Buatlah kondisi awal LED mati, lalu hidup berkedip dengan delay 500 ms

2. Hardware [kembali]

a. Arduino-Uno

b. Button

c. LED



3. Rangkaian Simulasi [kembali]



4. Flowchart [kembali]

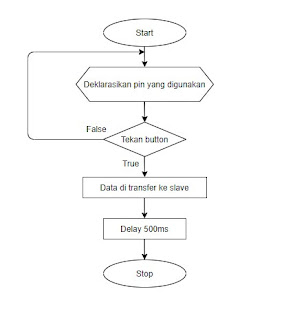

MASTER



SLAVE



5. Listing Program [kembali]



UNTUK MASTER

//MASTER

#define button 2 //Deklarasi pin 2 untuk button

void setup()        //Semua kode dalam fungsi ini dieksekusi sekali
{
  pinMode(button, INPUT_PULLUP);
  Serial.begin(9600); //Set baud rate 9600
}

void loop()         //Semua kode dalam fungsi ini dieksekusi berulang
{
  int nilai = digitalRead(button);

  //Button ditekan
  if (nilai == 0)
  {
    Serial.print("1");
  }
  else
  {
    Serial.print("2");
  }

  delay(500);
}

UNTUK SLAVE


//Slave
#define led 12
void setup() {
  // put your setup code here, to run once:
  pinMode(led,OUTPUT);
  Serial.begin(9600);

}

void loop() {
  // put your main code here, to run repeatedly:
  if(Serial.available()>0){
    int data = Serial.read();
    if(data == '1'){

      digitalWrite(led,HIGH);
      delay(500);
      digitalWrite(led,LOW);
      delay(500);
      }else{
        digitalWrite(led,LOW);
        }
    }

}

6. Video [kembali]





7. Link Download [kembali]



HTML                   KLIK DISINI

Simulasi Proteus   KLIK DISINI

Listing Program    MASTER

                              SLAVE

Video                    KLIK DISINI

DataSheet Arduino KLIK DISINI

Library Arduino     KLIK DISINI
