Laporan Akhir Percobaan 2

[Kembali ke Menu Sebelumnya]

DAFTAR ISI

1. Jurnal
2. Hardware
3. Video Simulasi
4. Analisa
5. Link Download

1. Jurnal [kembali]

2. Hardware [kembali]

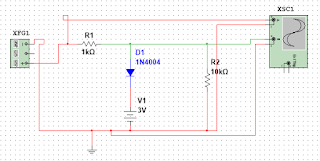

1. Clipper Pemotong Atas

2. Clipper Pemotong Bawah

3. Video Simulasi [kembali]

4. Analisa [kembali]

Percobaan 2 , seandainya beterainya dihilangkan, beraapa tegangan output dari rangkaian tersebut, dan kenapa bisa hasilnya seperti itu ?
Jawab :

Pada clipper pemotong atas, pada saat setengah gelombang positif, arus mengalir ke R dan diteruskan ke dioda, arus tidak mengalir pada RL karena hambatan pada dioda lebih kecil dari hambatan beban, arus cenderung mengalir ke hambatan kecil. hasil output tegangan positif apabila baterai dihilangkan sebesar +0.7 V, karena tegangan yang digunakan yaitu tegangan dari dioda, dioda memiliki tegangan sebesar +0.7 V.  Pada saat setengah gelombang negatif, arus akan mengalir ke RL, arus tidak mengalir ke dioda karena reverse bias, sehingga tegangan yang diperoleh sebesar -6V. Bentuk gelombang dari clipper pemotong atas yaitu -6 pada bagian negatif, dan +0.7 pada bagian positif (terpotong).

Pada clipper pemotong bawah, pada saat setengah gelombang positif, arus akan mengalir ke RL, arus tidak mengalir ke dioda karena reverse bias, sehingga tegangan yang diperoleh sebesar +6V. Pada saat setengah gelombang negatif, arus mengalir ke R dan diteruskan ke dioda, arus tidak mengalir pada RL karena hambatan pada dioda lebih kecil dari hambatan beban, arus cenderung mengalir ke hambatan kecil. hasil output tegangan positif apabila baterai dihilangkan sebesar -0.7 V, karena tegangan yang digunakan yaitu tegangan dari dioda, dioda memiliki tegangan sebesar -0.7 V. Bentuk gelombang dari clipper pemotong bawah yaitu +6 pada bagian positif dan -0.7 pada bagian negatif (terpotong).


5. Link Download [kembali]

Download Rangkaian [ KLIK DISINI ]
Download Video         [ KLIK DISINI ]
Download HTML       [ KLIK DISINI ]
